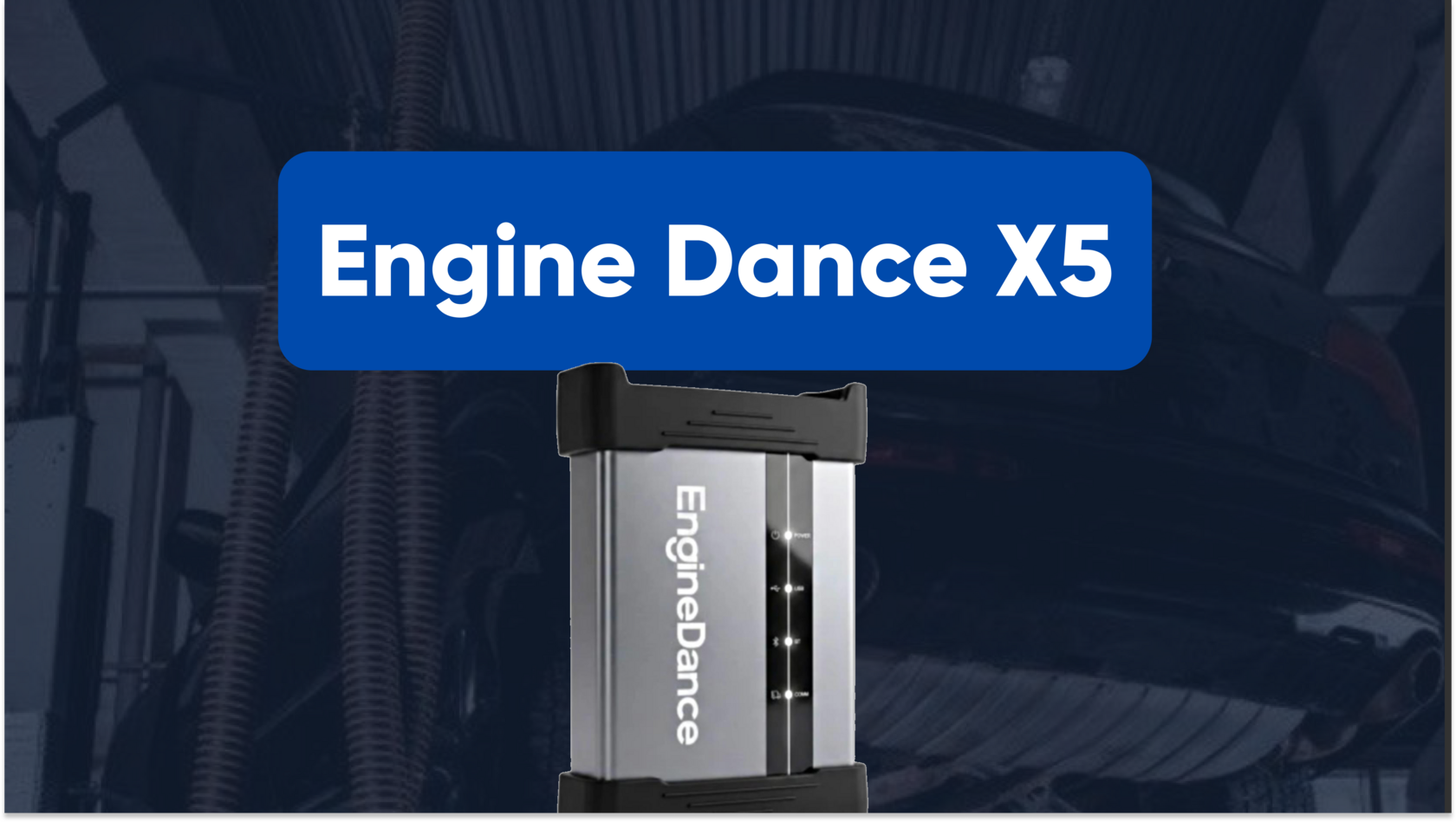

Профессиональный диагностический комплекс Engine Dance X5
Технический обзор, функциональные возможности и место на рынке коммерческого транспорта
Рынок обслуживания и ремонта коммерческого автотранспорта, спецтехники и сельскохозяйственных машин переживает масштабную технологическую трансформацию. Структурный сдвиг в сторону техники азиатского производства, в первую очередь китайских брендов (FAW, Sinotruk, Dongfeng, Shacman, Foton), заставил мультибрендовые сервисные центры и автотранспортные предприятия пересмотреть подход к выбору диагностического оборудования. Традиционные европейские и американские сканеры часто сталкиваются с ограничениями при работе со специфическими протоколами обмена данными и закрытыми электронными блоками управления (ЭБУ) современных китайских дизельных и газовых двигателей.
В этой обстановке мультимарочный диагностический комплекс Engine Dance X5, разработанный компанией Shenzhen EngineDance Technology Co., Ltd., позиционируется как универсальное решение, сочетающее функции углубленной дилерской диагностики, онлайн-калибровки и чип-тюнинга.
В данном материале представлен детальный технический анализ архитектуры Engine Dance X5, аппаратного обеспечения, программных возможностей, специализированного адаптера X5Box, а также экономическая целесообразность его внедрения на автосервисных предприятиях.
В этой обстановке мультимарочный диагностический комплекс Engine Dance X5, разработанный компанией Shenzhen EngineDance Technology Co., Ltd., позиционируется как универсальное решение, сочетающее функции углубленной дилерской диагностики, онлайн-калибровки и чип-тюнинга.
В данном материале представлен детальный технический анализ архитектуры Engine Dance X5, аппаратного обеспечения, программных возможностей, специализированного адаптера X5Box, а также экономическая целесообразность его внедрения на автосервисных предприятиях.
Контекст рынка и технологическое позиционирование Engine Dance X5
Современный коммерческий автомобиль представляет собой сложную распределенную сеть контроллеров, объединенных шинами CAN и Ethernet. Проблема обслуживания современных грузовиков экологических стандартов Евро-5 и Евро-6 заключается в том, что стандартного считывания кодов неисправностей (DTC) по протоколу OBD-II недостаточно для решения сервисных задач. Для выполнения полноценного ремонта требуются процедуры инициализации исполнительных механизмов, адаптации компонентов после замены, онлайн-перепрограммирования и калибровки прошивок блоков управления двигателем (ECU), дозирования мочевины (DCU) и трансмиссии (AMT/VCU).
Компания Shenzhen EngineDance Technology Co., Ltd., обладающая более чем 100 патентами и свидетельствами о регистрации программного обеспечения, разработала линейку X5 как гибридное устройство. Оно устраняет межсегментный барьер между классическими диагностическими сканерами (такими как Jaltest или Launch HD) и узкоспециализированными программаторами микроконтроллеров (такими как PCMFlash или Kess).
Diagnostic-комплекс Engine Dance X5 ориентирован на покрытие свыше 99,9% китайского коммерческого автотранспорта, а также широко охватывает европейские, японские, корейские и американские марки тяжелой техники, автобусов, строительного и сельскохозяйственного оборудования.
Diagnostic-комплекс Engine Dance X5 ориентирован на покрытие свыше 99,9% китайского коммерческого автотранспорта, а также широко охватывает европейские, японские, корейские и американские марки тяжелой техники, автобусов, строительного и сельскохозяйственного оборудования.
Аппаратная архитектура и комплектация поставки
Прибор Engine Dance X5 выполнен в ударопрочном корпусе из индустриального ABS-пластика, рассчитанном на жесткие условия эксплуатации в цехах и на выезде. Электронная схема основного блока снабжена внутренними системами защиты от перенапряжения, обратной полярности и короткого замыкания, гарантируя стабильность при подключении к бортовым сетям с напряжением 12 В и 24 В.
Аппаратные характеристики основного блока VCI
Полный комплект поставки и адаптеры подключения
Базовый комплект оборудования поставляется в транспортировочном кейсе и включает набор диагностических кабелей и переходников для подключения к техническим разъемам различных производителей.
Функциональный спектр: от углубленной диагностики до калибровки и программирования ЭБУ
Программный комплекс Engine Dance X5 адаптирован для работы на ПК под управлением Windows, а также поддерживает мобильные операционные системы. Архитектура ПО делится на три взаимосвязанных уровня: непрерывную диагностику электронных систем, прямое редактирование калибровочных констант (EOL) и низкоуровневую перезапись флеш-памяти контроллеров.
Системная диагностика
Программная оболочка сканера выполняет экспресс-сканирование всех доступных электронных блоков управления в автоматическом режиме. В рамках блока управления двигателем (ECU) осуществляется чтение и сброс сохраненных и активных кодов ошибок (DTC) с подробным выводом стоп-кадров (Freeze Frame), фиксирующих параметры работы мотора в момент возникновения сбоя.
Помимо силового агрегата, комплекс взаимодействует с трансмиссией (AMT), тормозными системами (ABS, EBS), пневматической подвеской (ECU/ECAS), замедлителями (ретардерами), кузовной электроникой (BCM, CBCU) и контроллерами гибридных или электрических силовых установок (VCU). Мониторинг параметров в реальном времени позволяет выводить цифровые и графические зависимости высокого разрешения для давления в топливной рампе Common Rail, температуры отработавших газов, статуса регенерации сажевого фильтра (DPF), расхода реагента AdBlue и текущих показаний датчиков NOx.
Онлайн-калибровка и сервисное EOL-программирование
Существенным технологическим преимуществом Engine Dance X5 является функция прямой калибровки параметров без необходимости полного вычитывания и модификации прошивки. Сканер поддерживает проведение калибровочных процедур для двигателей экологических классов Евро-3, Евро-4, Евро-5 и Евро-6 марок Weichai, Xichai, Yuchai, Chaochai, Dachai, Dongfeng, Yunnei, Sinotruk, Quanchai, Shangchai и других.
В режиме онлайн оператор может изменять программные ограничения максимальной скорости автомобиля (Speed Limit), регулировать целевые обороты холостого хода, выполнять адаптацию сцепления и механизма переключения передач. Дополнительно поддерживается тонкая настройка алгоритмов работы ретардера, горного тормоза, предпускового подогревателя, кондиционера, коробок отбора мощности (PTO), изменение программного передаточного числа мостов, а также переконфигурирование индикации Check Engine и отключение датчиков присутствия воды в топливе.
Низкоуровневое программирование и чтение/запись ЭБУ
Инструмент позволяет выполнять чтение, запись и автоматическую коррекцию контрольных сумм (Checksum) прошивок блоков управления в режимах OBD (через штатный разъем), Bench (на столе без вскрытия корпуса) и Boot/Open Mode (со вскрытием блока для полного восстановления поврежденных дампов). Комплекс работает со стандартными форматами файлов HEX, BIN, S19, MOT, EDT и EOL, что обеспечивает его интеграцию с профессиональными инженерными средами, такими как INCA, WinOLS, EVD и Cummins Calterm.
Прибор обеспечивает прямую перепрошивку без разборки блоков Bosch EDC7 и EDC17 (включая модификации C55, C53, C63, C81), а также новейших платформ Bosch MD1 и MG1.
Для зашифрованных блоков MD1 доступна специализированная функция удаленной разблокировки.
Для зашифрованных блоков MD1 доступна специализированная функция удаленной разблокировки.
В системах Cummins сканер поддерживает работу как с несжатыми данными Calterm 4.7 (с красной и черной маркировкой), так и с зашифрованными контейнерами Cummins версии 8.7 и ниже, позволяя снимать парольную защиту. Также поддерживаются блоки управления WISE15, WISE15C, прошивки Xichai и контроллеры газовых двигателей Woodward OH6, OH2.0 и Bosch EGC4.
Модуль расширения X5Box: доступ к европейской, японской и американской технике
В базовом исполнении Engine Dance X5 нацелен на азиатский сегмент грузовой и специальной техники. Чтобы превратить устройство во всеобъемлющий инструмент для работы с мировым автопарком, разработан аппаратный адаптер X5Box.
Аппаратный модуль X5Box сопрягается с основным VCI-адаптером Engine Dance X5 и выступает в роли физического и программного моста. Он активирует низкоуровневые протоколы обмена данными с микроконтроллерами, применяемыми европейскими, японскими, корейскими и американскими автопроизводителями. Программный поток от основного сканера проходит через аппаратные драйверы X5Box, которые преобразуют сигналы в спецпротоколы для чтения и записи систем управления на столе (Bench Mode) или через разъем OBD.
Поддерживаемые системы и микроконтроллеры при подключении X5Box
Модуль X5Box поставляется в комплекте со специализированными перемычками и кабельными выводами, что позволяет специалисту безопасно подключаться непосредственно к пинам разъема ЭБУ без необходимости пайки или использования сторонних игольчатых столов.
Сравнительный анализ: Engine Dance X5 на фоне конкурентов
Для объективной оценки возможностей Engine Dance X5 необходимо сопоставить его характеристики с продуктами-конкурентами: мультимарочными сканерами Jaltest HD и Launch X-431 HD3, специализированным прибором FCAR F7S-G, а также популярной комбинацией из адаптера Сканматик 2 Про и программатора PCMFlash.
Сопоставление функциональных характеристик демонстрирует существенное снижение инструментальной сложности при эксплуатации Engine Dance X5. В традиционной практике автоэлектрик вынужден применять один сканер для считывания кодов ошибок и выполнения ведомого поиска (например, Launch или FCAR), а затем подключать сторонний флешер для программного отключения систем очистки выхлопных газов (EGR, DPF, SCR). Engine Dance X5 консолидирует эти операции в едином программном пространстве, исключая затраты на двойное оборудование.
Относительно европейских диагностических систем, таких как Jaltest, сканер Engine Dance X5 уступает в детализации справочных электрических схем для техники европейского производства, но демонстрирует преимущество при обслуживании азиатского парка. Возможность выполнять калибровку EOL напрямую в блоках WISE15C, Weichai и Yuchai без связи с удаленными серверами производителя обеспечивает автосервису автономность. Безопасность процедур перепрограммирования гарантируется алгоритмами автоматического подсчета контрольных сумм и встроенными модулями восстановления поврежденных файлов данных при сбоях питания.
Заключительная оценка и практические рекомендации
Диагностический комплекс Engine Dance X5 представляет собой технологически специализированный инструмент, точно адаптированный к структуре современного парка грузовой и специальной техники. Интеграция функций сканера систем, инженерного калибратора и программатора ЭБУ делает его выгодным приобретением для профильных коммерческих предприятий.
Для мультибрендовых грузовых автосервисов приобретение Engine Dance X5 в комплекте с модулем X5Box позволяет полностью закрыть потребности по диагностике и чип-тюнингу азиатских и европейских тягачей, самосвалов и спецтехники. Специалистам по выездной диагностике прибор обеспечивает мобильность за счет компактности VCI-модуля, богатого набора кабелей и автономности ПО от постоянного интернет-соединения. Для крупных автотранспортных предприятий с собственным ремонтно-обслуживающим цехом комплекс дает возможность самостоятельно регулировать эксплуатационные параметры техники (ограничения скорости, холостой ход, работу PTO) и оперативно устранять неисправности без обращения к сторонним организациям.
