Обзор автосканера для грузовых авто Ancel V5 HD

Профессиональный автосканер ANCEL V5 HD

Полное руководство по функционалу, аппаратной архитектуре и диагностике коммерческой техники

ANCEL V5 HD позиционируется как высокоэффективное техническое решение, объединяющее глубокую диагностику систем дизельного и коммерческого транспорта на уровне оригинального оборудования (OE-level) с доступной стоимостью владения.

Прибор разработан для работы с бортовыми электрическими сетями напряжением 12 В и 24 В, что делает его универсальным инструментом для обслуживания легкого коммерческого транспорта, тяжелогрузных автомобильных поездов, строительных экскаваторов, погрузчиков и сельскохозяйственных комбайнов.

Аппаратная платформа и комплектация ANCEL V5 HD

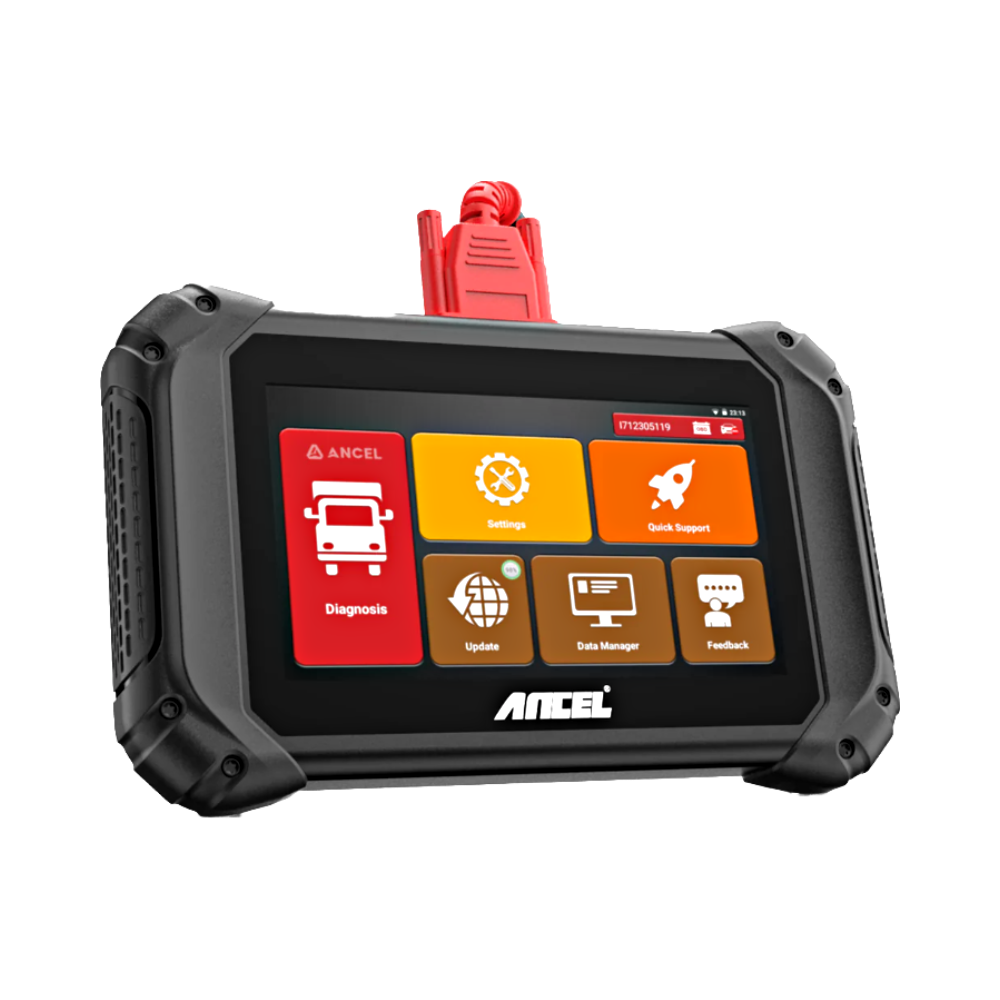

В основе автосканера ANCEL V5 HD лежит специализированный промышленный планшет, адаптированный к жестким условиям эксплуатации в условиях автомастерских и выездного ремонта. Корпус устройства выполнен из ударопрочного пластика с защитными бамперами, что предотвращает повреждение электронных компонентов при падениях и гасит вибрации.

Аппаратная архитектура построена на базе четырехъядерного процессора ARM Cortex-A7 (A33) с тактовой частотой 1,3 ГГц и графического ускорителя Mali-400 MP2.
Оперативная память стандарта объемом 2 ГБ в сочетании с энергоэффективной операционной системой Android обеспечивает быструю загрузку диагностических модулей и стабильную отрисовку графиков высокоскоростных потоков данных в реальном времени.
Экран 7-дюймовый емкостный сенсорный экран с рельефной структурой G+G (Glass-plus-Glass) и разрешением 1024x600 пикселей, обладающий достаточным запасом яркости для работы при прямом солнечном свете.

Параметры	Техничкеские характеристики
Операционная система	Android OS (адаптированная для промышленных планшетов)
Дисплей	7 дюймов, емкостный G+G, разрешение 1024x600
Процессор	A33 ARM Cortex-A7, Quad-Core, 1.3 GHz
Графический процессор	Mali-400 MP2
Встроенная / Оперативная память	16 ГБ / 32 ГБ ROM, 2 ГБ RAM (поддержка MicroSD до 128 ГБ)
АКБ	Литий-полимерная, 3.7 В / 5000 мАч (до 5–15 часов автономной работы)
Физические разъемы	Type-C, USB, слот для TF-карт, разъем OBD-II
Рабочее напряжение	12-24 В

Питание устройства при автономной работе обеспечивается литий-полимерным аккумулятором емкостью 5000 мАч.

Базовый комплект поставки включает в себя ударопрочный кейс для хранения и транспортировки, основной планшет ANCEL V5 HD, главный диагностический кабель OBD2, USB-кабель и кабель Type-C, инструкцию пользователя, а также специализированный набор адаптеров для коммерческой техники:

Переходник BENZ-14 для коммерческих автомобилей Mercedes-Benz;
Переходник CAT-9 для спецтехники и двигателей Caterpillar;
Переходник DIESEL-9 (стандартный круглый 9-контактный разъем);
Переходник CUMMINS-6 для дизельных двигателей Cummins с 6-контактным разъемом;
Переходник VOLVO-8 для грузовых автомобилей и спецтехники Volvo;
Переходник OBD-R16 для подключения к нестандартным диагностическим колодкам.

Поддерживаемые протоколы связи и охват техники

Принципиальным отличием диагностики коммерческого транспорта от легкового сегмента является фрагментированность используемых физических каналов и протоколов передачи данных. В то время как легковые автомобили преимущественно используют стандартный протокол OBD2, грузовые автомобили, спецтехника и дизельные установки применяют специализированные промышленные стандарты SAE J1939 и SAE J1708/J1587, а также закрытые протоколы производителей.

ANCEL V5 HD оснащен аппаратным мультиплексором, поддерживающим широкий спектр коммуникационных интерфейсов:

Промышленные стандарты комтранса:

SAE J1939, SAE J1708 и SAE J1587 для тяжелых грузовиков, автобусов и дизельных генераторных установок;

Сети CAN:

CAN ISO 11898, включая Highspeed, Middlespeed, Lowspeed и Single-wire CAN, а также Fault-Tolerant CAN;

Легковые и K-Line протоколы:

K/L-Line, ISO 9141-2, ISO 14230-2 (KWP2000), SAE J1850 VPW/PWM;

Заводские и специфические протоколы:

GM UART, UART Echo Byte Protocol, Honda Diag-H Protocol, TP2.0, TP1.6;

Совместимость со стандартами RP1210 и J2534 для работы со сторонним специализированным софтом.

Программное обеспечение автосканера покрывает более 60 брендов коммерческой техники и свыше 1000 моделей по всему миру.

В список поддерживаемых категорий входят магистральные тягачи, среднетоннажные грузовики, самосвалы, автобусы, а также строительная и сельскохозяйственная спецтехника (экскаваторы, погрузчики, бульдозеры, тракторы и комбайны).

Аппарат успешно взаимодействует с техникой крупнейших мировых производителей, таких как MAN, Volvo, Scania, Mercedes-Benz, DAF, Iveco, Renault, Cummins, Caterpillar, Detroit Diesel, Paccar, International, Isuzu, Hino, Fuso, JCB, Komatsu и John Deere.

Глубокая системная диагностика и двунаправленное управление (Bi-Directional Control)

ANCEL V5 HD выполняет считывание, расшифровку и стирание диагностических кодов неисправностей (DTC) во всех электронных блоках управления (ECU), установленных на транспортном средстве. В отличие от бюджетных сканеров, ограниченных рамками контура управления двигателем, V5 HD охватывает полную топологию бортовой сети. Диагностике подлежат силовая установка (ECM/ECU), трансмиссия (AT/TCU), антиблокировочная и электронно-управляемая тормозная системы (ABS, EBS), система курсовой устойчивости (VCS), модули пассивной безопасности (SRS/Airbag), кузовная электроника (BCU), пневматическая подвеска, приборная панель, система управления батареей (BMS), климатическая установка, а также специализированные блоки дозирования мочевины (DCU/AdBlue/SCR) и системы контроля сажевого фильтра (DPF).

Процесс диагностики не ограничивается лишь пассивным чтением параметров.
Сканер поддерживает полноценный режим двунаправленного управления (Bi-Directional Control / Active Test), посылая команды непосредственно в ЭБУ автомобиля для принудительной активации исполнительных механизмов. Это позволяет локализовать неисправность без демонтажа узлов.

В практической работе сервиса функции двунаправленного тестирования применяются для следующих ключевых проверок:
Тест отключения цилиндров (Cylinder Cutout / Balance Test): последовательное отключение подачи топлива по цилиндрам позволяет быстро определить неисправную форсунку или цилиндр с низкой компрессией;
Диагностика системы SCR/DEF: принудительный запуск насоса подающего модуля мочевины, проверка давления в магистрали и тест распыла форсунки AdBlue для соблюдения экологических норм;
Проверка клапана рециркуляции ОГ (EGR): тест позиционирования соленоида EGR для выявления механического заклинивания или каналов, забитых нагаром;
Активация элементов тормозной системы: проверка работы клапанов ABS, компрессора пневмосистемы и тест герметичности контуров;
Тестирование вспомогательных приводов: принудительное включение вентилятора системы охлаждения, муфты компрессора кондиционера, топливного подкачивающего насоса и соленоидов трансмиссии.

Специальные сервисные функции (40+ Resets) и кодирование ЭБУ

Помимо стандартных процедур чтения и сброса ошибок, а также вывода графиков параметров в реальном времени (Live Data), ANCEL V5 HD поддерживает расширенный набор из более чем 40 специальных сервисных функций, необходимых для проведения регулярного ТО и восстановительного ремонта.

Накопление сажи в сажевом фильтре дизельного двигателя является одной из наиболее частых причин перехода мотора в аварийный режим с ограничением мощности.
ANCEL V5 HD позволяет проводить как статическую (на стоящем автомобиле), так и динамическую (в движении) регенерацию DPF. Функция включает в себя запуск процедуры выжигания сажи, сброс накопленных значений массы сажи после замены фильтра, а также процедуру обучения датчика дифференциального давления.

При замене топливных форсунок Common Rail калибровочный код (IMA/QR-код) должен быть занесен в память электронного блока управления двигателем. Невыполнение этой процедуры приводит к жесткой работе дизеля, повышенному расходу топлива и неравномерному холостому ходу.
ANCEL V5 HD обеспечивает точное считывание и запись калибровочных кодов форсунок для большинства дизельных систем.

Сканер также поддерживает функции кодирования и адаптации блоков управления (ECU Coding), позволяя перепрограммировать адаптируемые параметры при замене электронных модулей:

•Перенос и запись VIN-кода в новые блоки PCM, ECU и TCU;
•Настройка ограничений максимальной скорости транспортного средства (Speed Limit Adjustment);
•Регулировка и обучение оборотов холостого хода (Idle Speed Adjust);
•Быстрое переобучение параметров адаптации трансмиссии (Transmission Quick Relearn);
•Сброс сервисных интервалов замены масла (Oil Lamp Reset);
•Прокачка тормозной системы ABS (ABS Bleeding);
•Калибровка датчика угла поворота рулевого колеса (SAS) и адаптация дроссельной заслонки (TPS);
•Обслуживание и регистрация аккумуляторных батарей (BMS).

Заключение

Автосканер ANCEL V5 HD представляет собой сбалансированный инструмент для диагностики коммерческого автотранспорта и специальной техники. В нем сочетаются надежность аппаратной части, широчайший протокольный стек (SAE J1939/J1708, CAN, K-Line) и богатый программный функционал, включающий двунаправленные тесты и свыше 40 сервисных процедур.

Прибор оптимально подходит для автотранспортных предприятий и логистических компаний, владеющих собственным смешанным парком грузовых автомобилей и автобусов, мультимаркационных СТО, а также выездных бригад технической помощи, которым необходим компактный и надежный сканер с прямым кабельным подключением, способный работать в сложных эксплуатационных условиях. За счет постоянных обновлений ПО по Wi-Fi и интуитивного многоязычного интерфейса ANCEL V5 HD занимает уверенные позиции в сегменте профессионального оборудования для обслуживания коммерческого автотранспорта.
